工程案例
李茫茫
安科瑞電氣股份有限公司 上海嘉定 201801
摘要：以南京市 重點 用能單位 提供 的能源 計量 技術服務 為基礎 ，對企業 能源 計量管理現狀 、能源計量?jī)x器配置 、能源 計量 數據 和能源 計量 效果 進行 了分析 和評價 。
關鍵詞 :能源 計量管理；能量 測量 儀器設備 。
0簡介 。
為了 深入 實施 《江蘇省 2016年 能源 計量 專項行動 實施方案 》，落實 年度目標 責任 具體 項目 ，做好 南京市 重點 用能單位 能源 計量 技術服務 工作 ，幫助 企業 提高 能源 計量管理水平 ，推動 企業 實現 節能降耗 實效 ，南京 計量 監督 檢驗 研究院 成立 了能源 計量 技術服務 工作組 ，制定 了詳細 、周密 的實施方案 。 為南京 市轄區 重點 用能單位 提供 能源 計量 技術服務 ，完成110 人次 能源 計量 培訓 和技術咨詢 ，1次能耗 定額 對標 服務 ，1次水平衡測試服務 ，1次電量 平衡 測試 服務 ，11 套用 能設備 能效 測試 評估 。
1能源 計量管理。
根據 《節約能源法 》、《計量法 》、《江蘇省 節能 條例 》、《能源 計量 監督管理 辦法 》、《江蘇省 計量 發展規劃 (2014 -2020年 )》、《重點 用能單位 能源 計量 考核標準 》等要求 ，各單位 基本 制定 并實施 了本單位 的能源 計量管理目標 ，并形成 文件 。 建立 能源 計量管理的組織架構 ，明確 能源 計量 主管 領導 、能源 計量 主管部門 和能源 計量 崗位 。
比如 南京 A公司建立了三級 能源管理 網絡 ，明確 了各部門 的職責 ，為企業 的能源管理 打下了良好 的基礎 。 建議 企業 按照 《節約能源法 》對重點 用能單位 的能源管理 要求 ，加強 和改善 節能 機構 的建設 和人員配備 ，加強 相關 能源管理 制度 的執行 力度 。 南京 B公司 能源管理實行 三級 能源管理 網絡 。 公司成立了節能 領導小組 和節能 工作組 ，對全公司 的節能 工作 進行 整體 管理 。
2.能量 測量 儀器設備 。
計量 的內容 ：計量 的內容 通常 可概括 為六個 方面 :計量 (測量 )單位 和單位制 ;計量器具 (測量?jī)x器 ),包括 實現 或復現 計量單位 的計量 基準 、標準 和工作 計量器具 ;量值 傳遞 和量值溯源 ,包括 檢定 、校準 、測試 、檢驗 與檢測 ;物理 常量 、材料 與物質 特性 的測定 ;不確定度 、數據處理 與測量 理論 及其 方法 ;計量管理、計量 保證 與計量 監督 。
南京 A公司 的能源 計量器具 配置 符合 GB /T21367—2008 《化工企業 能源 計量器具 設備 及管理 要求 》。 進出 公司 的能源 計量 儀表 配置 率為 100 %，進出 二級 用能單位 和主要 用能設備 的計量 儀表 配置 率為 100 %，能夠 滿足 計量 要求 。
南京 B公司 用能單位 和二次 用能單位 的電力 計量器具 進出 設備 率為 100 %。 企業 需要 為七個 主要 用能設備 配備 電力 計量器具 ，其中 只有 兩個 配備 了電力 計量器具 ，設備 率為 30 %，離國家標準 要求 還很遠 。 南京 丙公司 應按照 相關 文件 要求 配備 進出口 耗能 單位 的能源 計量器具 和主要 二次 耗能 單位 的能源 計量器具 。 編制 能量 計量器具 的能量 流程圖 ，對電動機 、加熱爐 、變壓器 等主要 耗能 設備 建立 設備 檔案 ，進行 統一 管理 。
南京 丁公司 計量 過程 處于 受控 狀態 ，能源 計量器具 的臺帳 、調撥 、采購 、驗收 、儲存 、使用 、檢定 /校準 、維護 和報廢 處理 等形成 了體系 ，并實施 了有效 管理 。 設備 配置 符合要求，能量 測量 數據 完整 、真實 、準確 、可靠 。
3能量 測量 數據 。
南京 大部分 重點 用能單位 都有 完善 的能源 計量 數據系統 。 在保證 能量 測量?jī)x器 的準確性 和可靠性 的前提 下，對能量 數據 進行 采集 和分析 。 相關 人員 審核 數據 ，利用計算機 實現 電能計量 的網絡化管理。 一些 能源 數據 是每天 收集 的，可以 及時 改進 以降低 能耗 。
4能量 測量 效果 。
通過 重大 耗能 設備檢測等相關 能源 計量 技術服務 ，企業 可以 在生產經營 活動 中找到 節能 項目 和空間 。 整改 后，耗能 設備 合格率 提高 ，取得 了一定 的經濟效益 ，取得 了良好 的效果 。
5安科瑞重點使用能源單位能源消耗在線監測系統。
5.1.系統概述。
工業能耗在線監控系統是集互聯網/互聯網技術、GPRS無線傳輸技術、互聯網軟件技術、數據庫技術等于一體的大型數據綜合管理系統。系統為管理者、各級能源消耗內部用戶、瀏覽者提供訪問的網絡通道，建立了合理的信息傳輸平臺和管理平臺。工業能源消耗在線監測系統的開發應用是政府管理部門、企業生產管理、計量管理、節能管理提高到新的高度，是我們實現節能減排、節能消耗的有效解決方案。

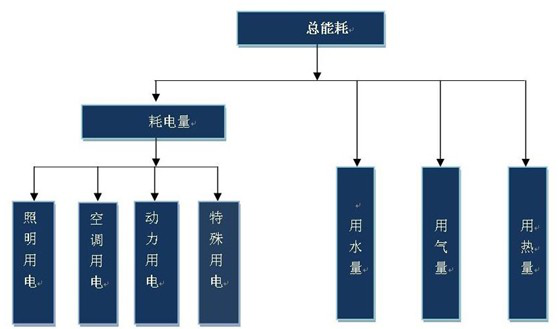

電類:采暖、鍋爐、空調、制冷、照明、辦公室、電梯、泵、鼓風機、鼓風機等消耗電力設備的電力信息。主要監視其用電量，大功耗設備監視其電流、電壓、功率因數等信息。
配電類:收集6kv/10kv配電開關設備、變壓器、狀態信號、電壓、電流、有效功率、無效功率、功率因數、功率質量、功率等。
水:自來水和蒸汽收集具有485通信功能的智能熱量計、蒸汽流量計、水表等
煤氣:煤氣、天然氣采集具有485通信功能的煤氣表
環境參數:采集具有485通信功能的溫度/濕度計的暖氣空調供水溫度

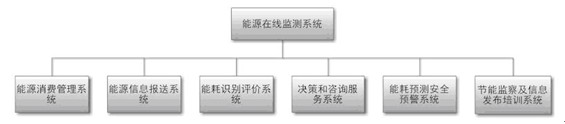

5.2.系統框架。
(1)能源消費管理系統:該系統定期輸入和實時收集企業煤、電、油、氣、熱、水等能源消費工質，整理收集的能源消費數據，支持總結分析和報告。
(2)能源利用情況信息提交系統。
重點能源企業可以通過該系統將企業本年度的能源利用情況報告提交市節能監察中心，經初審后上傳到省節能監察總隊進行審查，報告國家有關部門。
(3)單位能耗水平識別評價系統。
利用重點能源單位的能源消耗數據，分析評價企業的能源狀況，尋找問題。為政府節能管理部門掌握、分析信息、研究節能改造、制定相關政策措施提供科學依據和平臺。
(4)決策服務和專家咨詢服務體系。
系統提供直觀、簡潔、快捷的數據信息查詢和決策支持服務。對重點能源企業的能源消耗進行科學合理的咨詢指導，幫助重點能源企業及時、正確、可行、有效的解決方案。
(5)能源消耗預測、能源安全警報系統。
通過系統掌握重點能源企業的能源購買、使用、消耗和生產狀況，綜合評價和分析企業的能源狀況，比較同期值和限定值，警告能源消耗超標狀況。
在獲取能源使用的基礎上，進行數據挖掘分析，實現能源消耗的預測分析功能，為政府有關部門的宏觀決策提供支持體系。
(6)節能監察和信息發布、法律法規知識訓練系統:
通過該系統平臺，可以對省重點能源消耗企業進行節能監測的節能法律法規標準和能源基礎知識、能源統計知識、節能監測方法等資料的日常節能管理相關文件、通知、公告等處理。

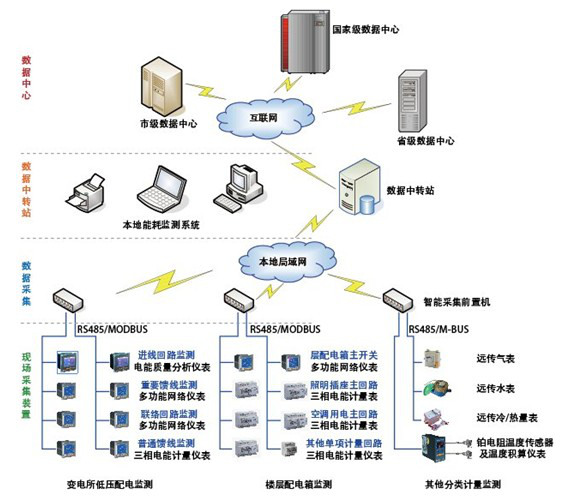

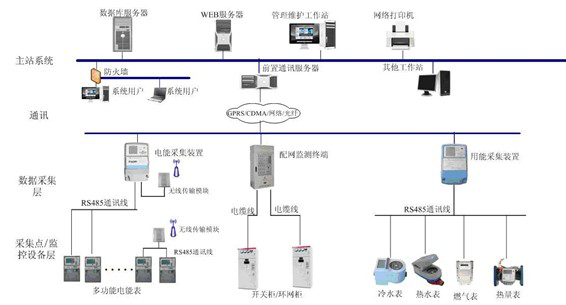

5.3.系統網絡結構。
系統將數據信息從各企業的能源監視中心收集到后臺的數據庫系統，經過分析和處理，提供分析預測和警報功能。同時，通過門戶網站、無線終端等手段為省、市領導、相關委員會提供多方位、可視化的便利服務。
5.4.能源消耗監測系統產品的選擇。
6綜合評價
通過能源計量技術服。絕大多數企業建立能源計量管理體系，能源計量管理體系不斷完善，節能目標更明確，節能措施更有效。(2)進一步提高企業能源計量器具的配備率。進出企業的能量計量器具配置率不到100%，進一步完善二次能量計量器具配置，部分企業采用數據傳輸系統實現現場計量表信息的提取和應用。(3)企業能源計量管理效果顯現。大多數企業可以使用能源計量器具收集數據，通過數據統計和分析，開展能源消耗目標，找出能源泄漏的管理原因，切實提高能源管理效率。
環保、技術、能源安全，發展新能源汽車對中國的未來幫助太大了，于是，近20年來，我們下狠心發展電動汽車，對這個領域的企業進行全面扶持。
但是，一些重點能源單位仍然存在一些不足:(1)企業領導層單方面追求產品產量和產值，能源計量在企業經營管理中尚未得到充分重視(2)企業計量基礎薄弱，企業計量設施需要一定的前期投入，投入不足導致計量數據的準確性和可靠性大幅度降低(3)一些能源單位的能源計量管理體系不完善，管理制度不健全，無法保證或持續改善其有效性，管理制度不嚴格，節能消耗方面的管理措施不足，節能產品不節能等現象(4)一部分能源計量能源計量實施不完善，無法確?；蚶^續改善企業的有效性。由于這些原因，企業計量工作沒有充分發揮促進節能消耗、提高經濟效益的作用。
南京市計量監督檢測院作為法定計量技術機構，對重點能源消耗企業在能源效率目標活動和能源消耗設備測試中面臨的技術問題給予技術指導，幫助企業與同行業能源效率先進企業開展能源計量交流，拓展自己的節能潛力，明確能源工作計劃，加強能源計量管理和節能技術應用。通過此次能源計量相關技術服務工作，企業在南京市計量監督檢測院獲得能源計量相關服務能力和技術水平的認可。在能源計量工作中，企業提出應注意的薄弱環節和改進項目的有效建議，制定節能消耗服務計劃，企業從根本上提高了經濟效益和生產效率。
【參考文獻】
[1]JJF1356—2012(重點用能單位能源計量審查規范》，國家質檢總局。20 12．
[2]黃雪蓮.南京市重點用能單位能源計量現狀分析
[3]安科瑞企業微電網設計與應用手冊.2020.06版.
