李茫茫
安科瑞電氣股份有限公司 上海嘉定 201801
摘要：電網波動會使化工廠運行電動機停運，造成一定的經濟損失。本文主要介紹了低壓電動機在電網短暫波動時實現抗晃電功能的三種類型、自啟動工作原理及各自的優缺點。
關鍵詞：電動機，電網，抗晃電，自啟動
保證電網的穩定供電對于企業正常生產有著非常重要的意義，但由于各種原因，某化工廠電網時常發生波動，電網的短時失電造成各裝置的部分電動機停機，嚴重時甚至引起重要設備停機導致全廠大面積停產、停工，給工廠造成了很大的經濟損失。為了減輕晃電(電網短暫失電后又來電)對生產的影響，保證生產能平穩進行，某化工廠通過相關技術攻關，提出了相應的方案——抗晃電改造，讓晃電時停運的電動機在電網快速恢復供電時能迅速自啟動，通過試驗和實際驗證，效果良好。
1 低壓電動機的抗晃電方式
根據工藝生產特點，結合實際，將低壓電動機抗晃電分為3類，即A類、B類和C類。A類主要由單時間繼電器來實現的，即電網恢復供電后直接啟動的抗晃電功能，時間整定為T=4s；B類和C類則是由雙時間繼電器來實現的分批啟動，時間分別整定為KT1=4s，KT2=6s；KT1=4s，KT2=8s。時間繼電器整定值統一由試驗班整定，任何人不得隨意調試和整定。
1.1 A類抗晃電原理

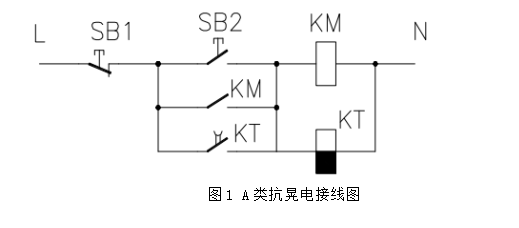

由一個時間繼電器來實現，如圖1所示，時間繼電器的線圈與接觸器的線圈并聯，其斷電延時打開的輔助接點KT與啟動按鈕SB2并聯。當電網發生波動時，接觸器的線圈失電，接觸器的輔助常開接點KM瞬時打開，時間繼電器的輔助常開接點KT延時斷開，電網恢復時，通過時間繼電器的輔助接點KT瞬時接通接觸器線圈，實現電動機的自啟動。時間繼電器的時間一般整定為4s;4s后來電，時間繼電器的輔助常開接點KT斷開，電動機將不能再啟動。
優點:需要時間繼電器少，投資較少，線路相對簡單，電機可來電瞬時啟動。
缺點:當電網恢復時，所有經過A類抗晃電改造過的電動機同時啟動，對電網有一定的沖擊。為此，要根據工藝負荷實際的重要性、電網容量及具體實際情況使用A類抗晃電功能，來降低對網的沖擊。
1.2 B類和C類抗晃電原理

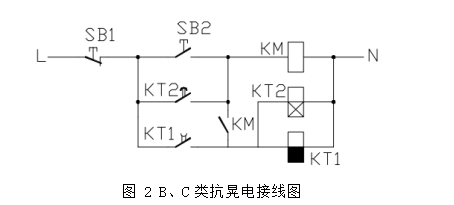

這種抗晃電方式，是目前某化工廠普遍使用的一種方式，使用兩個時間繼電器，其接線方式如圖2所示，當電網發生波動時，接觸器的線圈失電，接觸器的輔助常開接點KM斷開，時間繼電器KT1的輔助常開接點延時斷開。電網恢復時，通過時間繼電器KT1斷電延時斷開的輔助接點(KT1)接通時間繼電器KT1和KT2的線圈，KT2輔助接點得電延時閉合接通接觸器KM線圈，實現電動機的自啟動。B類、C類時間分別整定為KT1=4s，KT2=6s;KT1= 4s，KT2=8s。
優點:可根據工藝的需要隨意整定分批自啟動的時間。KT2的整定時間與KT1的整定時間沒有關系，這樣可以彼此錯開電機同時啟動，降低了對電網沖擊。
缺點:需要兩個時間繼電器，投資較大，線路相對復雜，電機需來電延時啟動。
1.3 自啟動模塊實現抗晃電功能

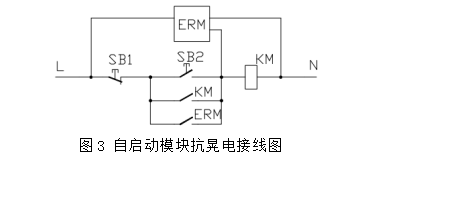

這種抗晃電方式，是某化工廠部分配電室原有的帶自啟動模塊(ERM)的一種接線方式，與一種單時間繼電器方式差不多，如圖3所示，當電網發生波動時4s鐘之內恢復供電(4s鐘固定不可調)，自啟動模塊的節點延時閉合，啟動電動機，4s以后來電就不再啟動電動機。自啟動模塊(ERM)自開工至今已經使用十幾年了，由于原來的自啟動模塊(ERM)原件已老化，不能準確動作，新模塊又采購不到，所以，這種模式已基本被淘汰。
2 低壓電動機抗晃電的測試和維護程序
(1)作業過程應嚴格執行《電氣作業規程》，有合格的工作票、作業方案、指導書、控制卡及相應的應急預案。
(2)調試過程應聯系工藝，互相配合，做好個人防護，監護到位。
(3)改造過程應與工藝溝通、協商，確定相應的時間整定值和相應改造類型，時間繼電器應由試驗班試驗合格。
(4)改造人員應熟悉圖紙、掌握抗晃電原理及低壓電動機二次原理圖、配電柜結構。
(5)拆、接線應做好相應標記。接線時相應的接點要選擇好、看清楚，接線應正確、牢固，并有相應的線號，以便以后故障處理。
(6)固定式配電柜應做好與鄰近帶電設備的絕緣措施，控制電源從主空開下端引的，試機調試時，需拆除電機電纜的，應做好標記，記清相序。
(7)作業前一定要驗電，確保停電，避免人身觸電事故。
某化工廠至少每次大修要對電動機抗晃電功能進行一次測試，檢查抗晃電功能是否正常，能否按照時間先后正常啟動。平時工作中不定期地對具有抗晃電回路電動機在條件允許時，外加控制電源模擬試驗，列入班組日常工作計劃，對發現的問題及時整改，時刻確?；芈吠旰眯?。
3 安科瑞ARD系列智能電動機保護器介紹與綜合選型
3.1產品簡介
ARD該系列低壓電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。應用范圍：可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

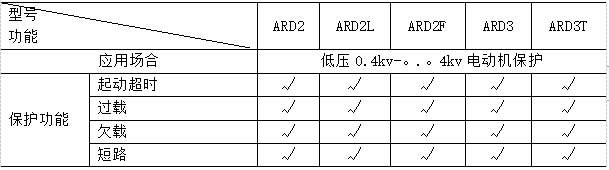

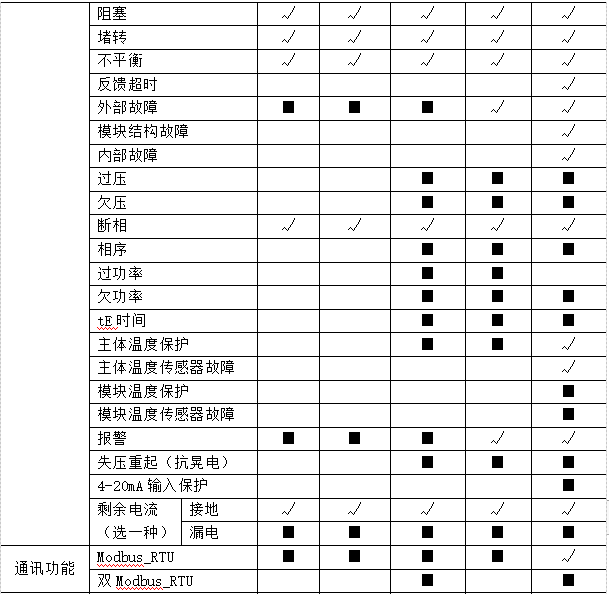

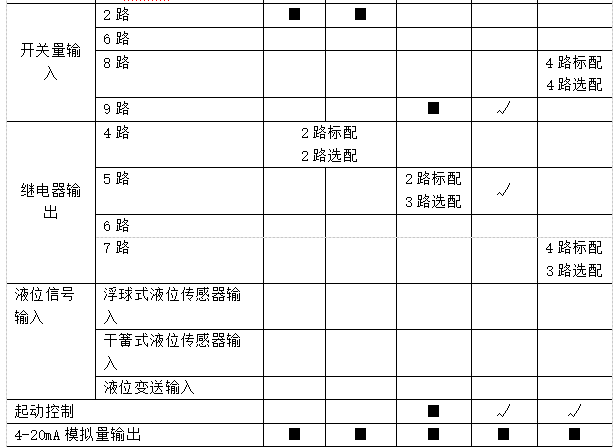

3.2產品選型

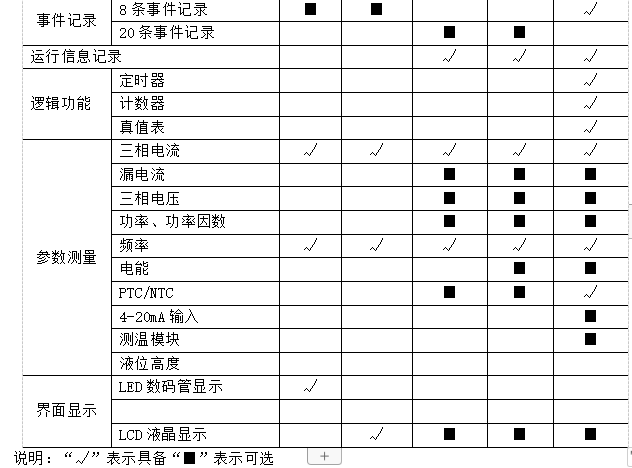

產品功能
4 結語
用時間繼電器實現抗晃電功能的低壓電動機在某化工廠有500余臺，在10年間電網多次發生的波動中，低壓電動機抗晃電成功率好，保證了裝置的生產。
【參考文獻】
[1] 孫方漢.進網作業電工通用培訓教材[M].中國電力出版社，2013.
[2] 呂麗輝，李軍，楊澤峰，管愛輝，穆赫甫力·麥麥提.低壓電動機抗晃電功能在化工廠的應用
[3] 安科瑞企業微電網設計與應用手冊2020.06版
